X-Pulse
イギリス:オックスフォード・インストゥルメンツ社

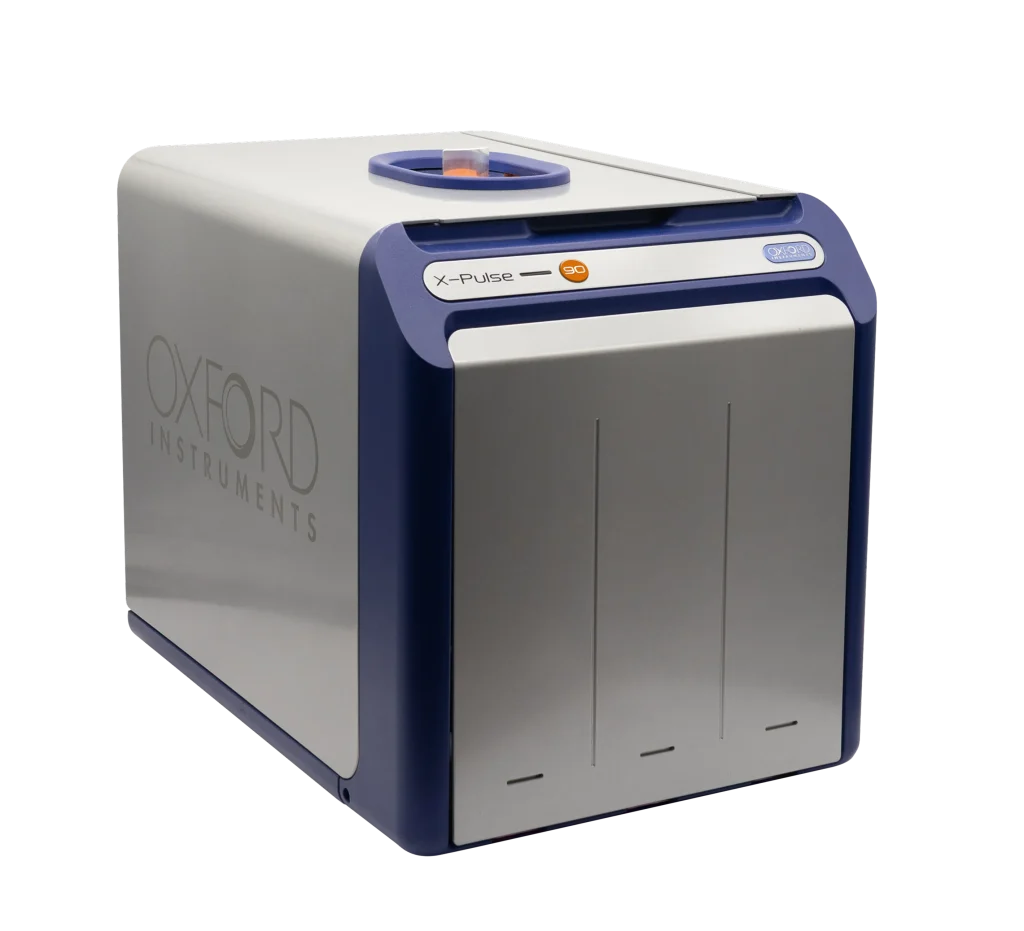

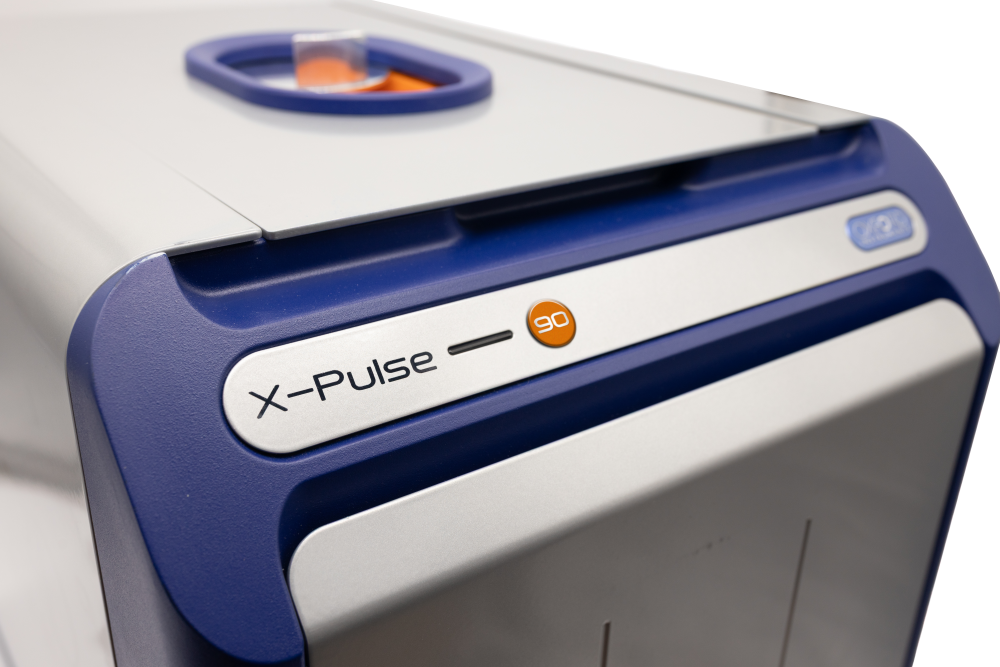

X-Pulseは、高い磁場均一性と温度安定性を備えた60 MHzの永久磁石を使用した卓上型NMRです。液体ヘリウムなどの冷媒を必要とせず、設置も容易です。化合物の分子構造に関する情報が身近な実験室で簡単に得られ、時間や維持費を大幅に節約できます。
特徴
NMR測定をその場ですぐに
X-Pulseは、液体窒素や液体ヘリウム等の冷媒を必要としない、高感度・高分解能な卓上型NMRです。100 V電源のみで使用でき、クエンチの可能性がないため誰でも安全に使用できます。実験室から遠いNMR施設までサンプルを持参する必要はなく、自身の実験室ですぐにNMR測定を行うことができます。研究室や製造現場での分析作業が大幅に効率化され、幅広いユーザーにNMR技術の恩恵をもたらします。
主な卓上型NMRの利点:
- 液体ヘリウム不要(低ランニングコスト)
- コンパクトで設置場所を選ばない
- 簡単操作で誰でもすぐに測定
- 簡単なメンテナンス
- 安全性
世界初の広帯域卓上型NMR
広帯域プローブにより、1H、19F、13C、31Pなどの一般的な核種から、7Li、29Si、27Al、11B、59Coなどの特殊な核種まで、研究に必要な幅広い核種の測定を1台の卓上装置で行うことが可能です。
面倒なプローブの交換は不要で、ソフトウェアで目的の核種を選択し、任意の核種にチューニングして最適な条件で多核種NMRの測定が可能です。
独自の磁石設計で高い安定性
X-Pulseは、特許の磁石温度コントロールシステムで、外部環境の変化に強い優れた安定性を実現しています。温度変動や周囲の磁気ノイズに対する耐性が大幅に向上し、長時間にわたる安定した測定が可能となり、データの再現性と信頼性が飛躍的に高まりました。測定の中断を減らし、効率的な研究や分析作業をサポートします。
この安定性の高さは、温度可変測定、フローNMR、二次元NMRでの構造解析や微量成分の検出など、高度なNMRのアプリケーションにおいて特に威力を発揮します。研究室はもちろん、品質管理や製造現場など、様々な環境で安定したパフォーマンスを提供します。
高分解能・高感度
シム技術の向上により、磁場の均一性が格段に向上しました。これにより、スペクトルの線幅がよりシャープになり、明瞭に分離されたピークを観測することが可能になりました。同じ60 MHzの従来装置と比較して飛躍的に分解能とS/N比が向上しています。
豊富な機能と拡張性
多核種の2次元NMRを含む豊富なパルスシーケンスが利用できます。X-Pulseには、分子を正しく理解し、構造を決定するために必要なツールがすべて揃っています。また、標準搭載のパルス磁場勾配機能により、溶媒信号の抑制、拡散係数の測定も行えます。
さらに、オートサンプラー、フローNMR、温度可変のオプションは、モジュール設計を採用することで、将来的なニーズにも柔軟に対応できる優れた拡張性を実現しています。これらの機能と拡張性により、基礎研究から応用研究、品質管理まで、幅広い分野での活用が期待できます。
ラインナップ
広帯域のX核チャンネルを備え、
任意の核種を自在に測定可能なモデル
- 分解能: <0.35 Hz (50%) / <10 Hz (0.55%)
- 1H感度:130:1(1%エチルベンゼン、1スキャン)
- X核チャンネル:29Si-31Pの選択が可能
- パルス磁場勾配:標準装備 (>0.5 T/m)
仕様
1H 共鳴周波数、磁場強度 | 60 (± 0.35) MHz、 1.4 (± 0.007) T |
分解能(50%) | < 0.35 Hz |
分解能(0.55%) | < 10 Hz |
S/N HFプローブ(1%エチルベンゼン、1スキャン) | > 200:1 |
S/N HFXプローブ(1%エチルベンゼン、1スキャン) | > 130:1 |
磁場勾配パルスの勾配強度 | 3次元(x、y 、z)グラジエント > 0.5 T/m |

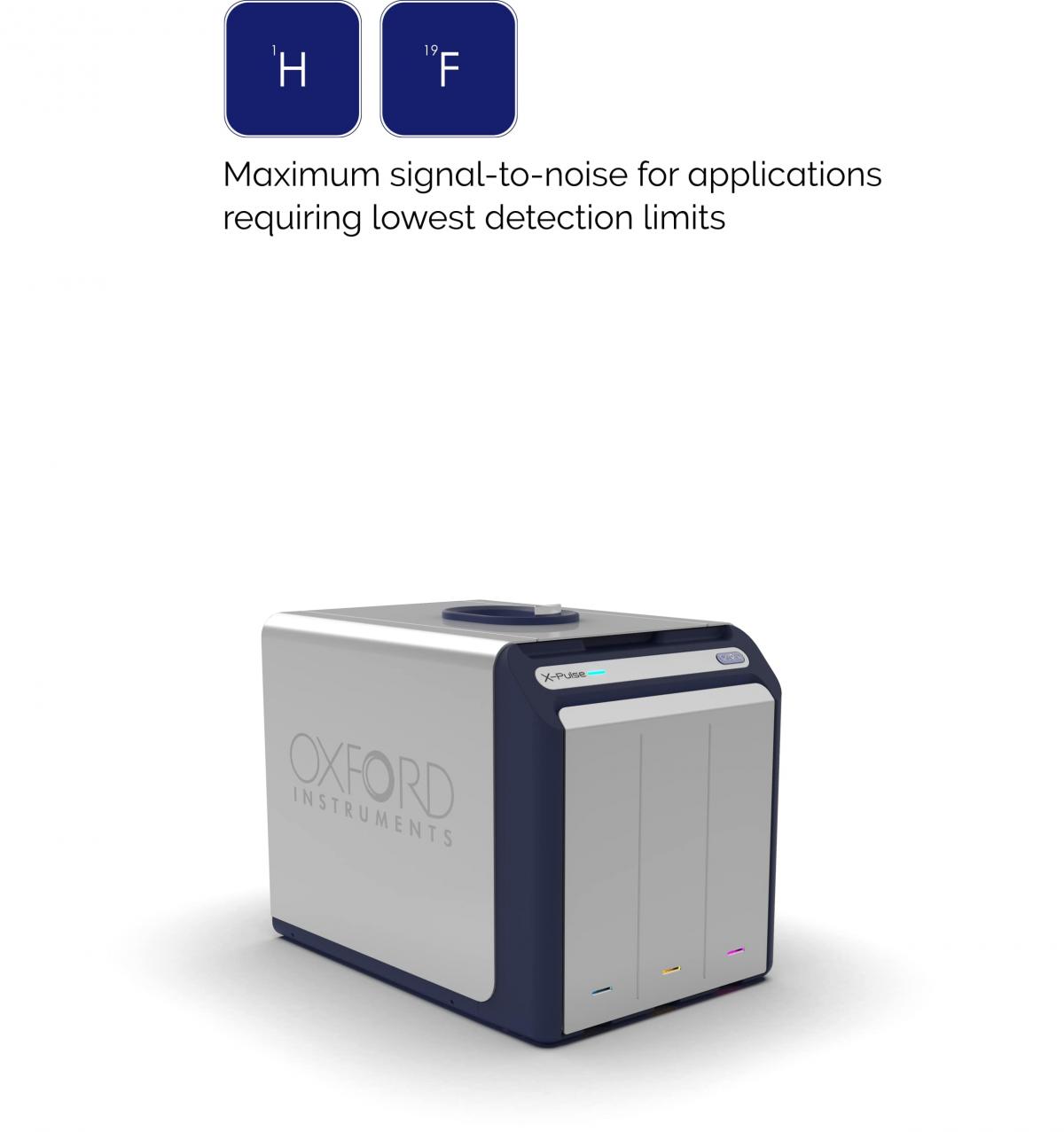

測定可能な核種 :標準 | 1H、19F |
測定可能な核種 :Broadband | 自由に選択可能 :29Si – 31P (1H共鳴周波数に対して19% – 41%の範囲) |

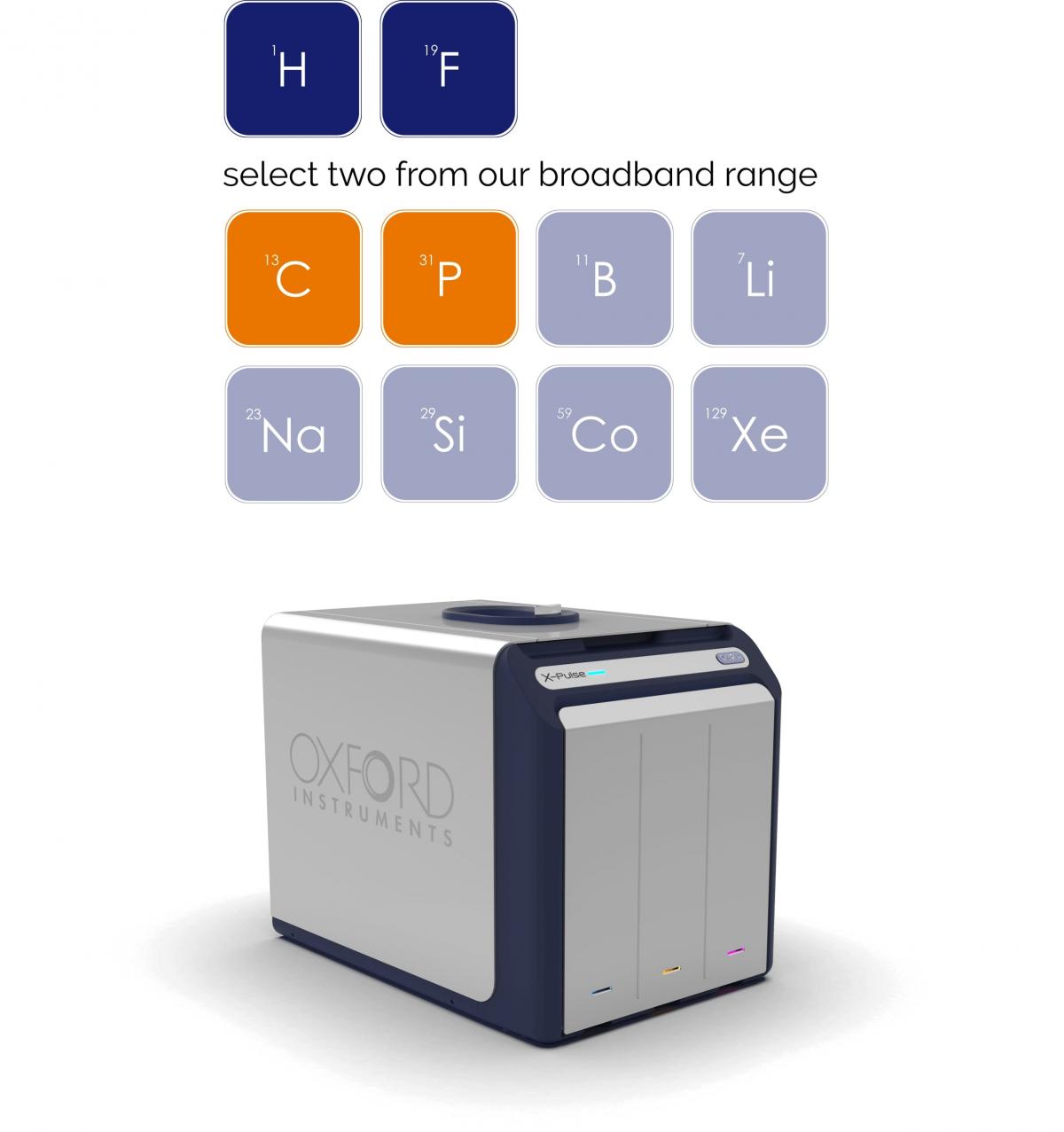

測定可能な核種 :Dual-X | 2核種を選択 :Broadbandの範囲から |
ロック機能 | 外部ロック(内部ロック:オプション) |
サンプル温度範囲(温度可変オプション) | 0℃ – 65℃ |
サンプルチューブ | 直径 5 mm、長さ 7 インチ(約18 cm)以上 |
サンプルチューブ(温度可変オプション使用時) | 直径 4 mm、長さ 7 インチ(約18 cm)以上 |
サンプルチューブ(オートサンプラー使用時) | 直径 5 mm、長さ 20 cm以上 |

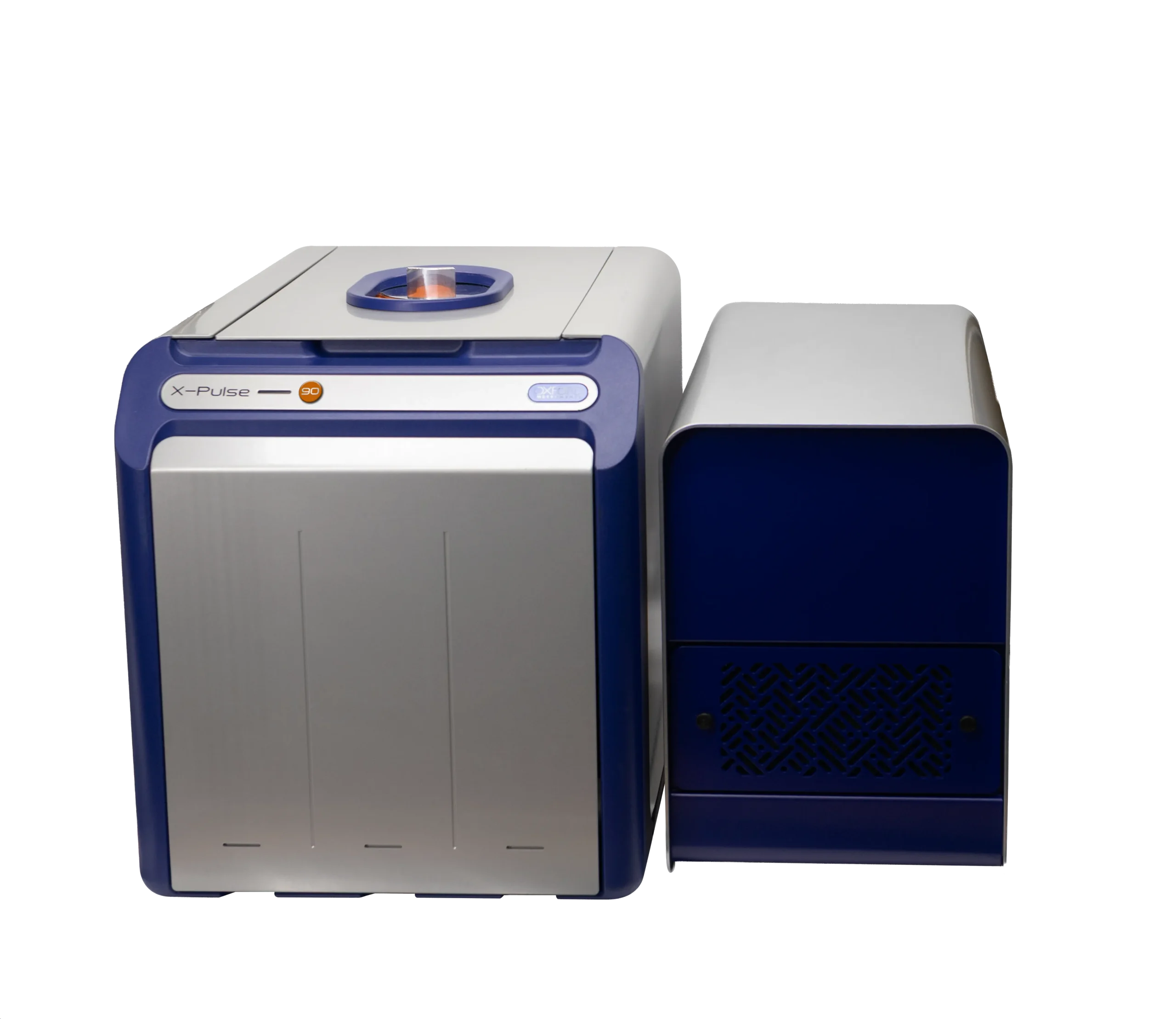

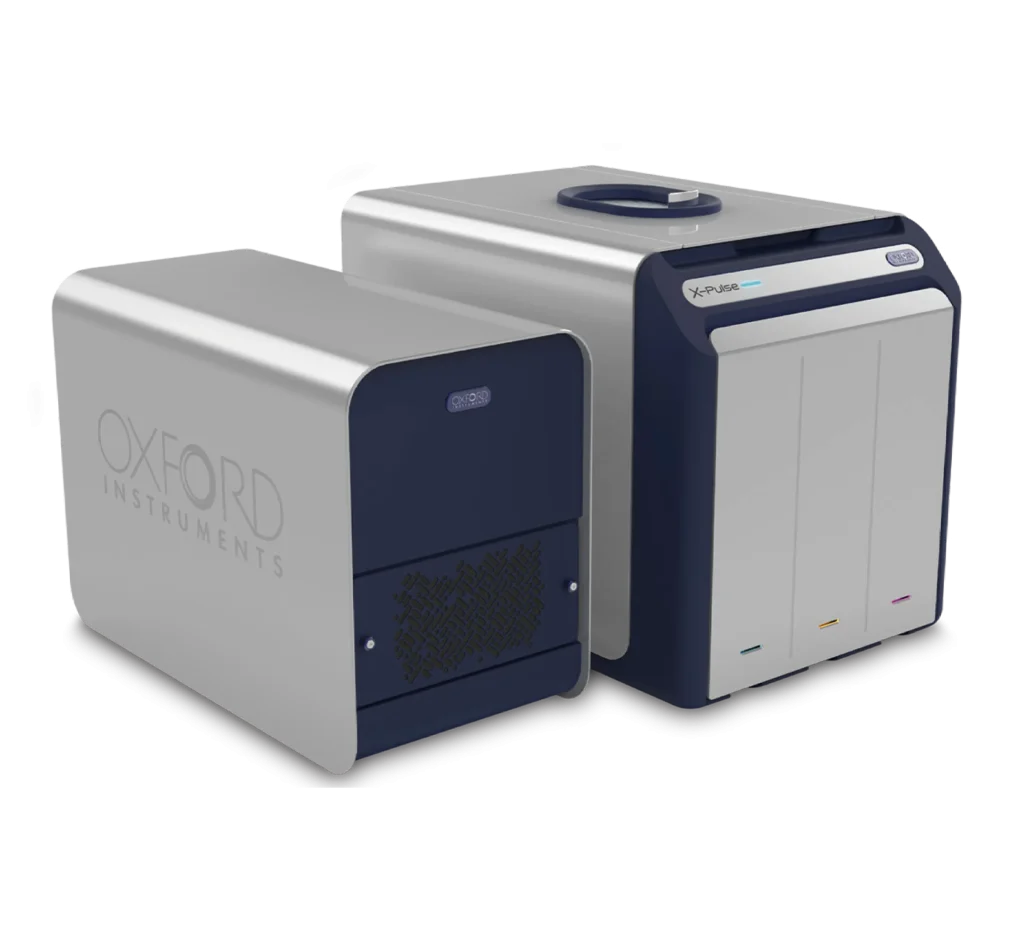

寸法 :マグネットユニット | 38.4 cm × 53.8 cm × 44.7 cm (W × D × L) |
寸法 :マグネットユニット(オートサンプラー装着時) | 38.4 cm × 55.3 cm × 86.9 cm (W × D × L) |
寸法 :電気系ユニット | 25.8 cm × 52.1 cm × 37.1 cm (W × D × L) |
重量 :マグネットユニット | 159 kg |
重量 :マグネットユニット(オートサンプラー装着時) | 169 kg |
重量 :電気系ユニット | 23 kg |
オートサンプラー | X-Autoオートサンプラー(オプション) 25検体まで設置可能 |
オプション
X-Pulseは、オートサンプラー、フローNMR、温度可変のオプションを追加して機能を拡張することができます。全てのオプションはモジュール設計となっており、将来的なニーズにも柔軟に対応できる優れた拡張性を実現しています。

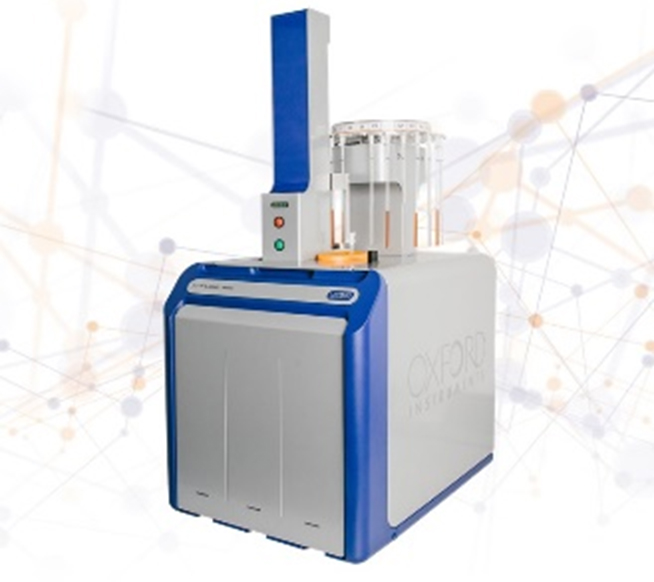

オートサンプラー
フローNMR
温度可変
主な応用分野
バッテリー
広帯域のX-Pulseは、磁場勾配パルスとサンプル温度可変により、電池電解質の構造、ダイナミクス、イオン伝導性を総合的に評価することができます。これは材料の品質管理の効率を高め、電解液の開発を促進し、電池の劣化分析を可能にします。
製薬
X-Pulseは、オートサンプラーやフローNMRを備えており、多数の医薬品について効能や品質の評価、リード化合物開発におけるスケールアップの促進や収率向上のための合成方法の最適化に理想的なツールです。
化学研究

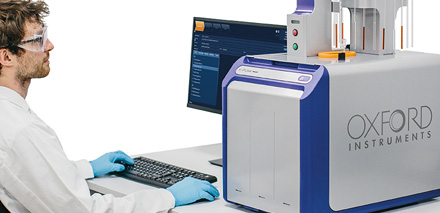

X-Pulseは、新しい材料の開発、反応ダイナミクスの理解、新しい合成経路の発見など、研究室で必要とされるすべての分析を提供できる、モジュールタイプでアップグレードが可能な装置です。パワフルなSpinFlowソフトウェアは、実験の最適化から新しいNMRシーケンスの構築まで、装置の機能を最大限に発揮します。
ポリマー
温度可変の広帯域NMRを用いた高分子材料の分析により、持続可能な代替材料の開発をこれまで以上に促進することができます。シリコーンやバイオポリマーなどの新素材の構造特性評価から、品質管理における夾雑物、添加物、不純物の同定まで、様々な分析が可能です。
アプリケーションノート
-
卓上型NMRによる化学反応原料のトラブルシューティング
APPLICATION NOTE 15
-
電解質設計のための卓上多核NMR
APPLICATION NOTE 16
-

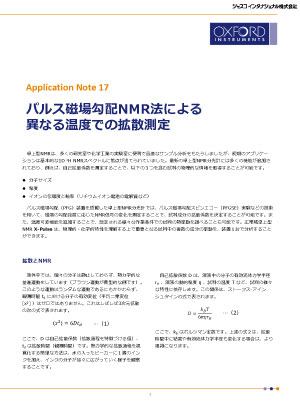

パルス磁場勾配NMR法による異なる温度での拡散測定
APPLICATION NOTE 17
-

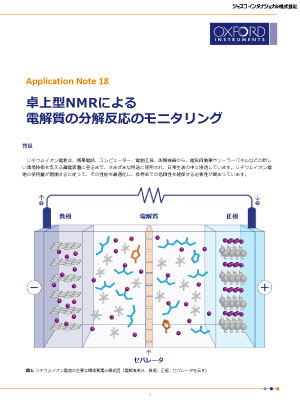

卓上型NMRによる電解質の分解反応のモニタリング
APPLICATION NOTE 18
-

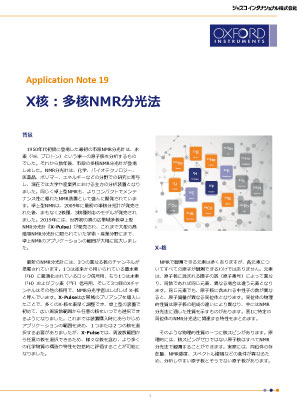

X核: 多核NMR分光法
APPLICATION NOTE 19
-

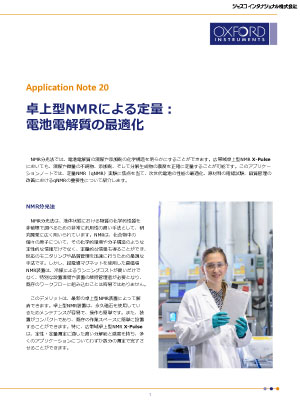

卓上型NMRによる定量:電池電解質の最適化
